Dif­fe­renz­druck Mess­um­for­mer – HE 5409

Zur Überwachung des Differenzdrucks von Luft oder anderen nicht brennbaren und nicht aggressiven Gasen.



Perfekt zur Filterüberwachung

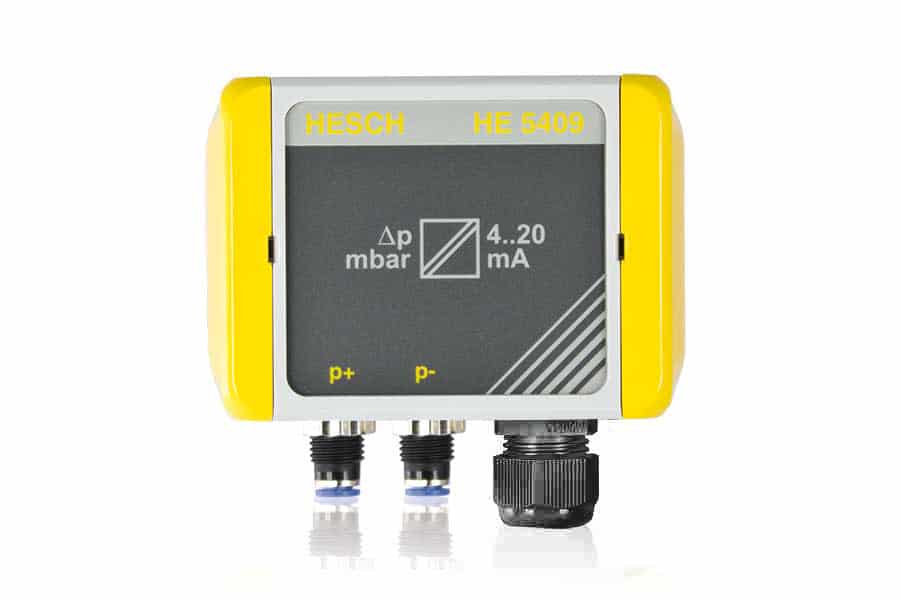

Zulassung für EX Zone 22

Ideale Ergänzung für die Ventilsteuerung HE 5731

Exakte Erfassung von Differenzdrücken bei Gasen

Schnelle Inbetriebnahme durch leichte Montage und gut zugänglichen Anschlussbereich







Produkt anfragen

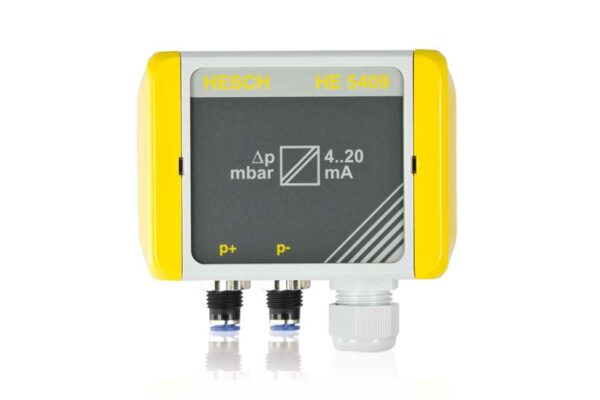

Dif­fe­renz­druck Mess­um­for­mer – HE 5409 von HESCH

Der Dif­fe­renz­druck muss erfasst und über­wacht wer­den, wenn kleine Druck­un­ter­schiede große Aus­wir­kun­gen haben kön­nen.
Dif­fe­renz­druck Mess­um­for­mer über­neh­men somit wich­tige Auf­ga­ben in der Anla­gen-Tech­nik: Sie kon­trol­lie­ren nicht nur den Zustand von Fil­ter­sys­te­men, son­dern über­wa­chen auch die Volu­men­ströme von Lüf­tungs- und Kli­ma­an­la­gen oder mes­sen Füll­stände in Flüs­sig­keits­be­häl­tern.



Der Dif­fe­renz­druck Mess­um­for­mer – HE 5409 lie­fert zuver­läs­sig exakte Mess­werte und zeich­net sich auch durch eine schnelle Inbe­trieb­nahme auf­grund von 2-Lei­ter-Tech­nik aus.



Zur Ein­bin­dung in Ihre Risi­ko­be­trach­tung unter­stützt der HE 5409 Sie mit qua­li­fi­zier­ten Wer­ten zu MTBF und MTTFd.





Schnelle Mon­tage

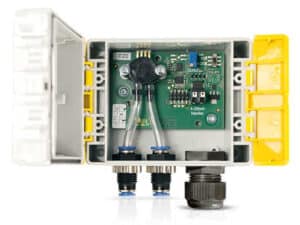

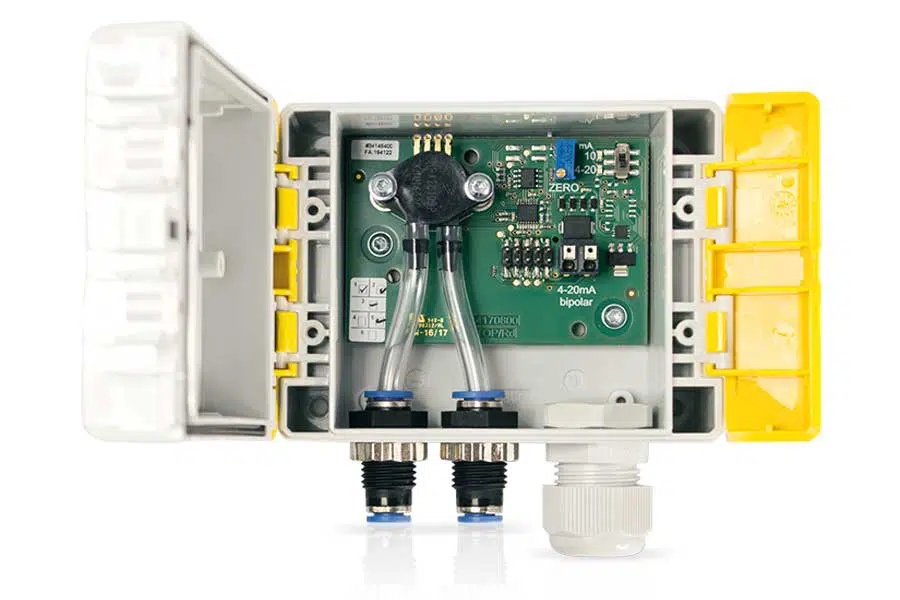

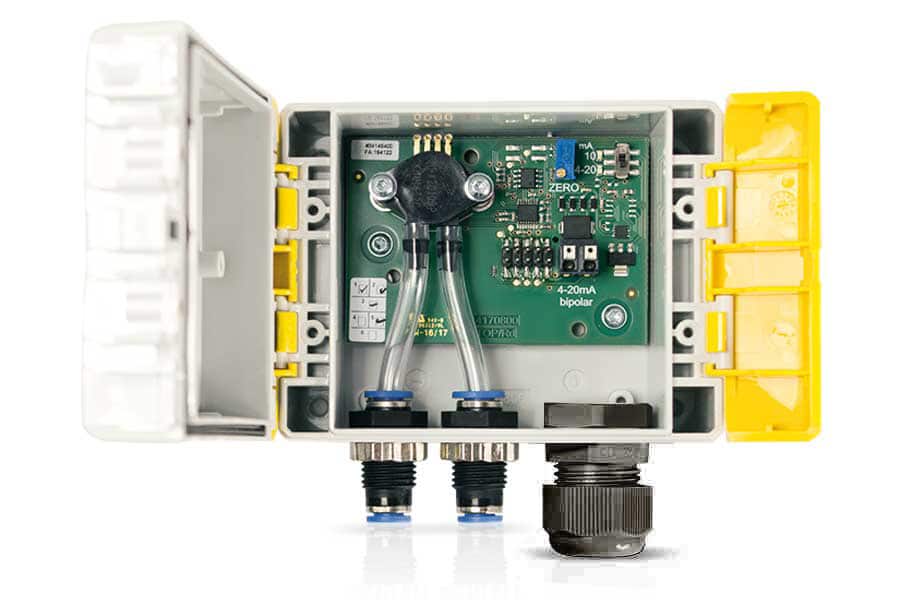

Das Öff­nen und Schlie­ßen des Gehäu­ses erfolgt schrau­ben­los dank Schar­nier­tech­nik. Das spart Zeit bei der Mon­tage. Zum Öff­nen des Geräts wird ledig­lich ein Schlitz-Schrau­ben­dre­her an der dafür vor­ge­se­he­nen Stelle am Gehäu­se­de­ckel ange­setzt um die Ver­rie­ge­lung auf­zu­he­beln. Der Gehäu­se­de­ckel bleibt durch die Schar­nier­tech­nik am Gerät und muss nicht voll­stän­dig demon­tiert wer­den, da es sich bis zu einem Win­kel von 105° öff­nen lässt.



Die stan­dard­mä­ßig ver­füg­ba­ren Mess­be­rei­che fin­den Sie unter den “Tech­ni­schen Daten”. Son­der­mess­be­rei­che gerne auf Anfrage.







Hier fin­den Sie Dif­fe­renz­druck­reg­ler

Einsatzgebiete

• Lüftungs- und Klimatechnik
• Heizungstechnik
• Filterüberwachung
• Strömungsüberwachung
• Gebäudetechnik
• Feuerungstechnik
• Absauganlagen

Technische Daten

HE 5409
Mess­be­reich (mbar)0–25; 0–50; 0–100;
Max. Dif­fe­renz­druckMess­be­reich 0–25 mbar: 100 mbar
Mess­be­reich 0–100 mbar: 750 mbar
MediumLuft, sowie tro­ckene, nicht aggres­sive Gase
Grund­ge­nau­ig­keit± 1 % vom End­wert
Tem­pe­ra­tur­drift± 0,05 % / K vom End­wert
Mess­sys­temHalb­lei­ter­sen­sor
Hilfs­en­er­gieUb = 10…36 V DC
Ana­log­aus­gang4…20 mA, 2-Lei­ter­tech­nik
Max. zuläs­sige BürdeRA ≤ (Ub – 9 V) / 0,02 A
Druck­an­schlussSteck­an­schluss für 6 mm
Schlauch-Außen­durch­mes­ser
GehäuseStaub­dich­tes Poly­car­bo­nat­ge­häuse
Abmes­sung113 × 80 × 60 (B × H × T)
Schutz­artIP65
Mon­tageWand­mon­tage, Ein­bau­lage senk­recht
AnschlussFeder­kraft­klem­men
Kabel­ver­schrau­bung1 × M 16 × 1,5 N für Kabel­durch­mes­ser von 4…8 mm
Gerätekennzeichnung/
Explo­si­ons­schutz
EX Logo II3D Ex tc IIIC T135° Dc

EX Logo II3G Ex nR IIC T4 Gc
Kli­ma­ti­sche Umge­bungs­be­din­gun­gen
Lage­rung-20° … +70° C
Trans­port-40° … +85° C
Betrieb-20° … +55° C
Rela­tive Luft­feuchte75 % rel. Feuchte, keine Betau­ung
Sicher­heits­tech­ni­sche Kenn­zah­len
MTBF646 Jahre
MTTFd1292 Jahre
MTBFMax. 10 Jahre
Kate­go­rie nach
EN-ISO 13849
B
Berech­nungs­ver­fah­ren nach EN-ISO 13849Parts-Count
Umge­bungs­tem­pe­ra­tur50°C

Irr­tü­mer und Ände­run­gen vor­be­hal­ten

Downloads

Daten­blatt HE 5409 – Deutsch

Daten­blatt HE 5409 – Pol­nisch



Bedie­nungs­an­lei­tung HE 5409 – Deutsch

Bedie­nungs­an­lei­tung HE 5409 – Eng­lisch



Kon­for­mi­täts­er­klä­rung HE 5409 – Deutsch

Kon­for­mi­täts­er­klä­rung HE 5409 – Eng­lisch



Bohr­scha­blone für HE 5409



EPLAN Makro – Dif­fe­renz­druck­mess­um­for­mer HE 5409

Artikelnummern

Mess­be­reich (mbar)Arti­kel­num­mer
0 … 25#54092599
0 … 50#54095099
0 …100#54091299
