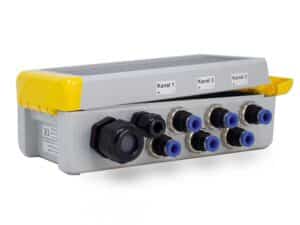

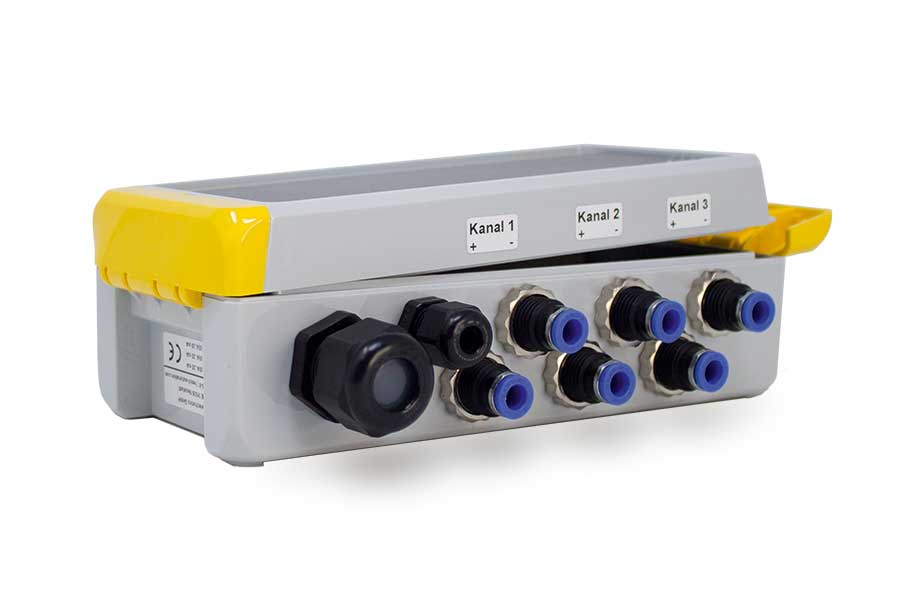

Flexible Anwendung mit bis zu 3 Druckmessbereiche in einem Gerät

Einfache, platzsparende Installation

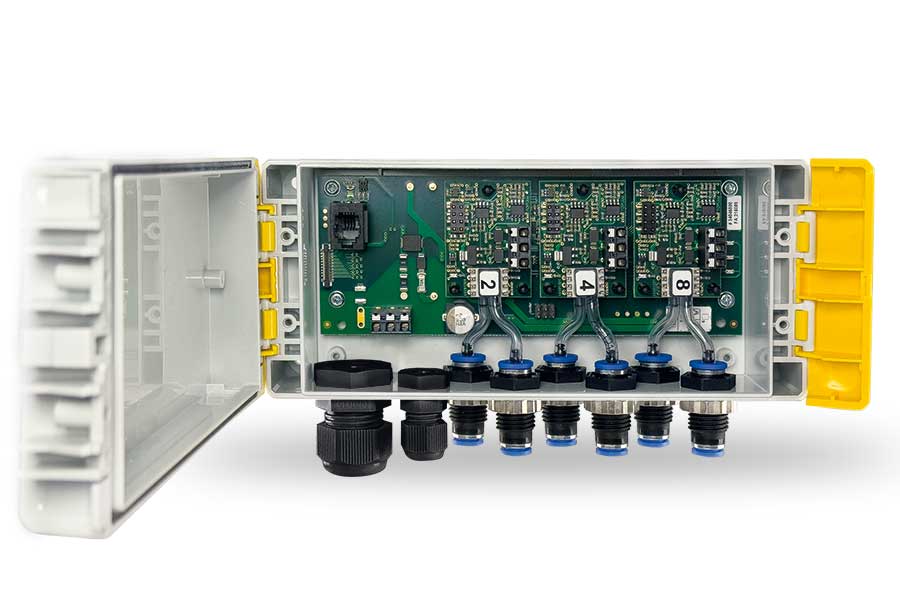

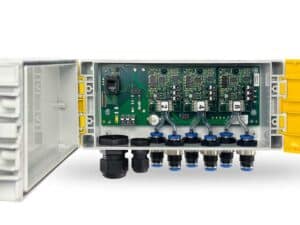

Werkzeugloser Anschluss ohne Gehäuseöffnung

IP65 Gehäuse – auch für den Betrieb im Freien

Individuelle Einstellung der Parameter über EasyTool-Software







Produkt anfragen

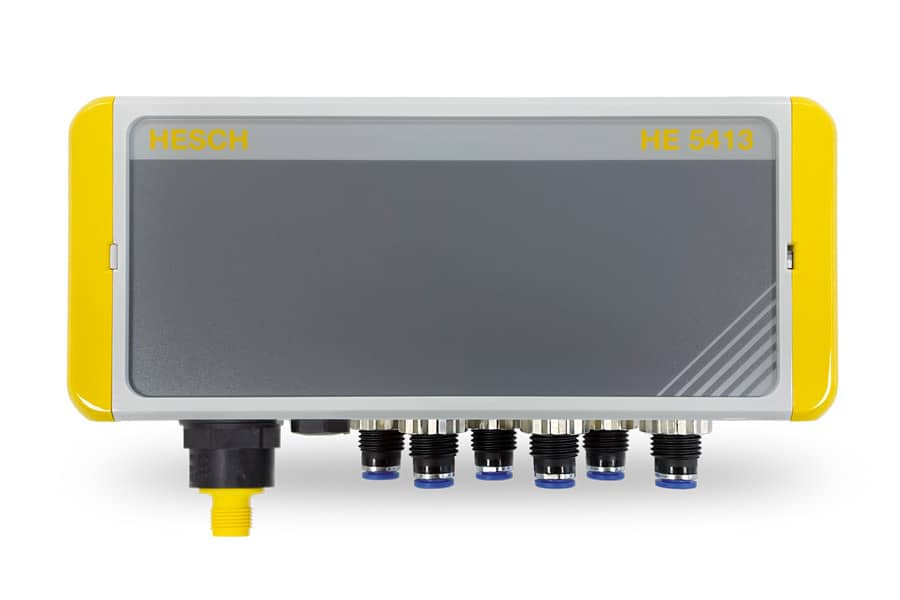

Mehr­fach-Mess­um­for­mer HE 5413

Der Mehr­fach-Mess­um­for­mer HE 5413 mit bis zu drei Mess­ka­nä­len in einem Gerät kommt unter ande­rem in der Fil­ter- und Ent­stau­bungs­tech­nik sowie der Lüf­tungs- und Gebäu­de­tech­nik zum Ein­satz. Dort misst er den Druck über Fil­ter­ele­men­ten oder den Absaug­druck im Ver­gleich zur Umge­bung, um den Grad der Ver­schmut­zung des Fil­ters zu bestim­men oder die Leis­tung des Absaug­lüf­ters zu steu­ern.

Durch das kom­pakte Gerät kön­nen Anwen­der auf den Ein­satz meh­re­rer Ein­zel­mess­um­for­mer ver­zich­ten, was sowohl den Instal­la­ti­ons­auf­wand als auch die Kos­ten redu­ziert. Dies führt zu einer effi­zi­en­te­ren und kos­ten­güns­ti­ge­ren Lösung für die Mess­an­for­de­run­gen in ver­schie­de­nen Anwen­dun­gen.

Das Gerät ist für die Wand­mon­tage kon­zi­piert und kann mit einer Strom­ver­sor­gung von 19-30 V DC oder 100-240 V AC betrie­ben wer­den. Geräte mit 24 V DC kön­nen dank des M12-Ste­ckers kom­plett werk­zeug­los und schnell in Betrieb genom­men wer­den, da das Gerät nicht geöff­net wer­den muss. Der Anschluss der Mess­schläu­che erfolgt über einen prak­ti­schen Steck­an­schluss, was die Instal­la­tion zusätz­lich erleich­tert.

Für den Ein­satz in rauen Indus­trie­um­ge­bun­gen, wie bei­spiels­weise der Feue­rungs­tech­nik, lie­fern wir den Mehr­fach-Mess­um­for­mer HE 5413 auch im robus­ten Alu-Druck­guss­ge­häuse. Dies gewähr­leis­tet eine erhöhte Bestän­dig­keit gegen­über wid­ri­gen Bedin­gun­gen und bie­tet somit eine zuver­läs­sige Lösung für anspruchs­volle Ein­satz­um­ge­bun­gen.

Der HE 5413 kann auch in explo­si­ons­ge­fähr­de­ten Berei­chen ATEX Zone 22 sicher ein­ge­setzt wer­den.

Typi­sche Anwen­dun­gen & Ein­satz­ge­biete des Mehr­fach-Mess­um­for­mers HE 5413

  • Aut­arke Fil­ter­über­wa­chung
  • Druck-/Saug­re­ge­lung
  • Über- und Unter­druck­mes­sung
  • Volu­men­strom­mes­sung /-rege­lung
  • Füll­stand­mes­sung (Ein­perl­me­thode)
  • Prä­zi­si­ons-Luft­ka­nal­mes­sung
  • Rein­raum-Über­druck­über­wa­chung
  • Bren­ner-Unter­druck­mes­sung
  • Pro­zess­ofen-Zuluft­über­wa­chung
  • Fil­ter- und Ent­stau­bungs­tech­nik
  • Lüf­tungs- und Gebäu­de­tech­nik
  • Ven­til- und Klap­pen­steue­run­gen
  • Rein­raum- und Labor­tech­nik
  • Feue­rungs­tech­nik
  • Absaug­an­la­gen
  • Gebäu­de­au­to­ma­tion /-tech­nik
  • Zuluft­über­wa­chun­gen jeder Art

Indi­vi­du­ell ein­stell­bar über PC-Soft­ware



Die Ein­stel­lung / Ska­lie­rung des indi­vi­du­el­len Mess­be­rei­ches wird über die Soft­ware Easy­Tool Con­trols 4.0 vor­ge­nom­men.
Hier­mit las­sen sich auch Werks­pa­ra­me­ter spei­chern, um sie bequem auf eine belie­bige Anzahl an Gerä­ten zu laden.

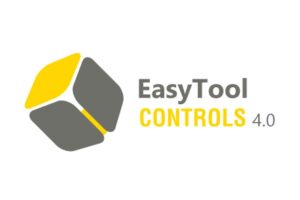

EasyTool Controls 4.0

Die Soft­ware-Funk­tio­nen im Über­blick:

  • Auto­ma­ti­sche Erken­nung des ange­schlos­se­nen Gerä­tes (manu­elle Gerä­te­aus­wahl mög­lich)
  • Update der Gerä­te­soft­ware und Anzeige der Gerä­te­in­for­ma­tio­nen
  • Pro­zess­da­ten­auf­zeich­nung in CSV Dateien
  • Gerä­te­pa­ra­me­ter auf den PC spei­chern und vom PC laden (z. B. als Werks­pa­ra­me­ter­satz)
  • Gerä­te­pa­ra­me­ter in PDF aus­ge­ben oder dru­cken

Sie haben Fra­gen zum Mehr­fach-Mess­um­for­mer HE 5413?

Unsere Ansprech­part­ner bera­ten Sie gerne unver­bind­lich.

Technische Daten

HE 5413 dp-Mess­um­for­mer 3-Kanal
Ver­sor­gungs­span­nung24 V DC ± 10% | 100 ... 240 V AC / 50 Hz
Leis­tungs­auf­nahmemax. 5 W
dp-Mess­ein­gänge2 ... 3
Strom­aus­gang4...20 mA; Ana­log­si­gnal des gemes­se­nen Dif­fe­renz­drucks
Aus­gangs­be­las­tung: Bürde = 600 Ω
Span­nungs­ver­sor­gung0...10 V
Aus­gangs­be­las­tung: Bürde = 1kΩ
Ser­vice-Schnitt­stelleRJ-10 Buchse (TTL-Adap­ter erfor­der­lich)
Gehäu­se­ma­te­rialPoly­car­bo­nat
Gas­be­rüh­rende Teile: Poly­ure­than
Ein­bau­lageWand­mon­tage, belie­big; vor­zugs­weise waa­ge­recht mit Anschlüs­sen unten
Abmes­sung191 x 80 x 60 mm (B × H × T)
Gewichtca. 450 g
Schutz­artIP65
Explo­si­ons­schutzII3D Ex tc IIIC T135° Dc
Lager- und Trans­port­tem­pe­ra­tur-40° … +70° C
Umge­bungs­tem­pe­ra­tur Betrieb-20° … +50° C
Anschluss Druck je Mess­ein­gang2 x Steck­an­schluss für Schlauch mit Ø 6mm (außen)
Anschluss elek­trisch• Push-In Feder­kraft­klem­men für starre und fle­xi­ble Lei­ter
• oder optio­nal M12 Ste­cker, 5-polig (nur bei 24 V DC Gerä­ten)
Kabel­ver­schrau­bungM20 für Norm­si­gnale; M12 für Ver­sor­gung
EMVDIN-EN 61000-6-2, DIN-EN 61000-6-3
SENSORSYSTEM
Mess­be­rei­che (mbar)± 2,5; ± 5; ± 10; ± 25; ± 50; ± 100; ± 350; ± 1000
Werks­ein­stel­lung uni­di­rek­tio­nal (gegen Auf­preis vor­pa­ra­me­triert lie­fer­bar)
Max. Über­last­druck*
Mess­be­rei­che± 2,5 … ± 10 mbar (0,35 bar);
± 25 mbar (0,5 bar);
± 50 … ± 100 mbar (1 bar);
± 350 … ± 1000 mbar (5 bar)
MediumLuft, sowie tro­ckene, nicht aggres­sive Gase
Mess­sys­temPie­zo­re­sis­tiv
SYSTEMGENAUIGIKEIT
Mess­be­reich & Grund­ge­nau­ig­keit± 2,5 ... ± 10 (± 2 % FSO**);
± 25 ... ± 100 (± 1,5 % FSO**);
± 350 ... ± 1000 (± 1,0 % FSO**)
*Der maxi­male Druck, der an einem Druck­an­schluss rela­tiv zum ande­ren Anschluss oder wäh­rend nur ein Druck­an­schluss ange­schlos­sen ist aus­ge­übt wer­den kann, ohne dass es zu Undichtigkeiten/Schäden im Sen­sor kommt. **FSO = full-scale out­put

Irr­tü­mer und Ände­run­gen vor­be­hal­ten

Downloads

Daten­blatt HE 5413: Deutsch | Eng­lisch

Bedie­nungs­an­lei­tung – Deutsch
Bedie­nungs­an­lei­tung – Eng­lisch
