4 x A-OUT Normsignal (U/I)
mit LED zur Statusanzeige
Modulaustausch während des Betriebes (unter Spannung „Hot Swap“)
Produkt anfragen
Die Kommunikation mit dem Buskoppler erfolgt über eine asynchrone serielle RS485-Verbindung.
Der Signalzustand der Eingänge wird über Status-LEDs angezeigt. Die Bereiche Versorgungsspannung, Feldbus, Logik und Eingänge sind galvanisch voneinander getrennt. Im Fehlerfall arbeiten die Module mit zuvor definierten Fehlerwerten, um eine sichere Prozesssteuerung zu gewährleisten (Fail Safe).

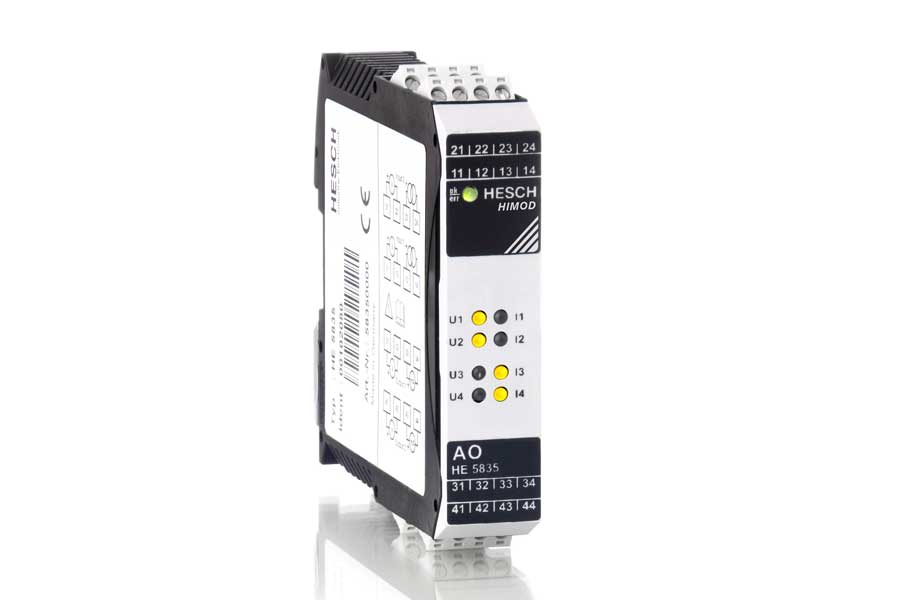

| HE 5835 | |
|---|---|
| Modultyp | HIMOD Analog-Ausgangsmodul 4 x AO |
| Spannungsversorgung | über internen T-Bus: 24 V DC / 7,5 V DC |
| Stromaufnahme | max. 320 mA bei 24 V / max. 55 mA bei 7,5 V |
| Potentialtrennung | 2300 Veff[(Versorgung, Logik) / je 2 Kanäle] |
| Spannungseingang | |
| Wertebereich | -10…+10 V |
| Ausgangsimpedanz | R ≥ 1 kΩ |
| Stromeingang | |
| Wertebereich | -20…+20 mA |
| Ausgangsimpedanz | Bürde 50 Ω |
| Wandlerauflösung / Wandlungszeit | 12 bit / 160 ms |
| Kennlinienabweichung | ≤ 0,1 % |
| Temperatureinfluss | ≤ 0,1 % |
| Stromversorgung für Sensoren | 10 mA bei 10 V oder 25 mA bei 24 V, kurzschlussfest |
| Diagnoseanzeige | |
| 8 x gelbe LEDs | Ausgangsmodus (Strom- / Spannungsausgang) |
| 1 x 2-farbige LED | Modulstatus |
| Anschlusstechnik | Schraub-/ Steckklemmen, Leitungsquerschnitt 0,2…2,5 mm² Federkraft-/ Steckklemmen, Leitungsquerschnitt 0,2…2,5 mm² |
| Gewicht | 150 g |
Irrtümer und Änderungen vorbehalten
