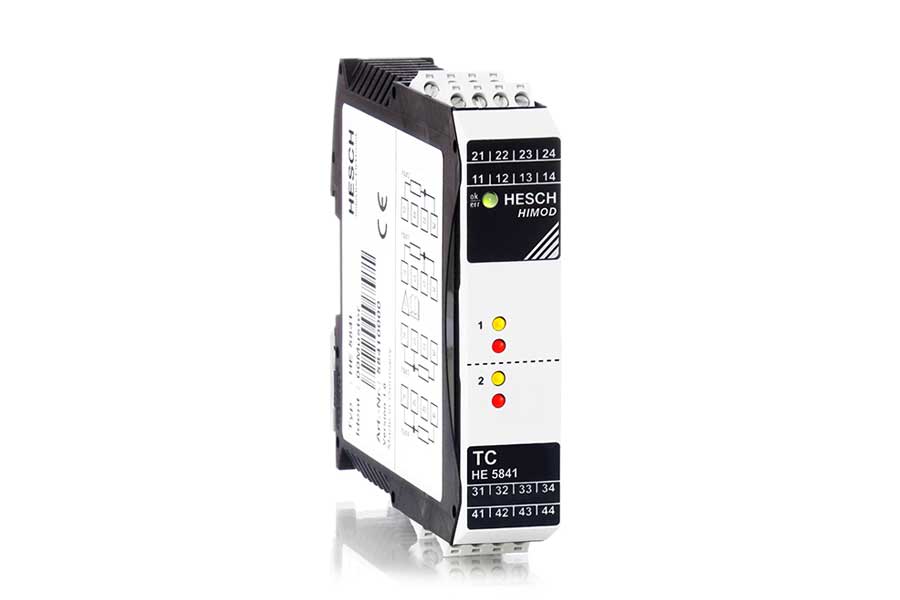

HE 5841 TC-Modul

TC-Ein­gangs­mo­dul – HE 5841

Das TC-Eingangsmodul HE 5841 erfasst bis zu zwei analoge Messwerte von Thermoelementen und überträgt diese zum übergeordneten Bussystem



Anzeige des Signalzustands per LED

Modulaustausch während des Betriebes (unter Spannung „Hot Swap“)







Produkt anfragen





Kategorien: ,

Die Kom­mu­ni­ka­tion mit dem Bus­kopp­ler erfolgt über eine asyn­chrone seri­elle RS-485-Ver­bin­dung.
Eine Kalt­stel­len­kom­pen­sa­tion kann mit einem Kon­stant­wert oder mit gemes­se­ner Kalt­stelle hin­zu­ge­schal­tet wer­den.



Der Signal­zu­stand der Ein­gänge wird über Sta­tus-LEDs ange­zeigt. Die Berei­che Ver­sor­gungs­span­nung, Feld­bus, Logik und Ein­gänge sind gal­va­nisch von­ein­an­der getrennt. Im Feh­ler­fall arbei­ten die Module mit zuvor defi­nier­ten Feh­ler­wer­ten, um eine sichere Pro­zess­steue­rung zu gewähr­leis­ten (Fail Safe).

Technische Daten

HE 5841
Modul­typHIMOD TC-Ein­gangs­mo­dul 2 x TC
Span­nungs­ver­sor­gungüber inter­nen T-Bus: 24 V DC / 7,5 V DC
Strom­auf­nahmemax. 65 mA bei 24 V / max. 60 mA bei 7,5 V
Poten­ti­al­tren­nung2300 Veff [(Ver­sor­gung, Logik) / Kanäle]
Ther­mo­ele­ment
  Sen­sor­typTyp L, J, K, N, S, R, T, E, B, W, 80 mV
  Tem­pe­ra­tur­be­reichjeweils im defi­nier­ten Bereich des Sen­sors
Auf­lö­sung 0,1 K / 80 mV-Typ: 3 μV
Genau­ig­keit≤ 2 K / 80 mV-Typ: ≤ 0,1 %
Tem­pe­ra­tur­drift≤ 0,08 % / 10 K
Wand­ler­auf­lö­sung /
Wand­lungs­zeit		16 bit / 160 ms
Feh­ler­er­ken­nungFüh­ler­bruch-/Kurz­schluss­erken­nung
Kalt­stel­len­kom­pen­sa­tionzuschalt­bar als Kon­stant­wert oder gemes­se­ner Wert
Dia­gno­se­an­zeige
  2 x gelbe LEDsSta­tus der Ein­gänge
  2 x rote LEDsSen­sor­stö­rung
  1 x 2-far­bige LEDModul­sta­tus
Anschluss­tech­nikSchraub-/ Steck­klem­men, Lei­tungs­quer­schnitt 0,2…2,5 mm²
Feder­kraft-/ Steck­klem­men, Lei­tungs­quer­schnitt 0,2…2,5 mm²
Gewicht150 g

Irr­tü­mer und Ände­run­gen vor­be­hal­ten

Downloads

Daten­blatt HE 5841 – Deutsch

Daten­blatt HE 5841 – Eng­lisch

Bedie­nungs­an­lei­tung HE 5841 – Deutsch
